Les chambres de tirage pour réseaux divers ou chambres d’éclairage public sous trottoir sans fond sont utilisées sur des chantiers de réhabilitation destinés au raccordement des lignes électriques souterraines . Elles sont placées sous trottoir ou sous parking voitures.
Chambres d’éclairage public sous trottoir sans fond
Ces chambres jouent un rôle essentiel dans vos infrastructure d'éclairage public en assurant la protection, l'accessibilité et la gestion efficace des câbles et équipements électriques souterrains.
Les chambres de tirage pour réseaux divers ou chambres d’éclairage public sous trottoir sans fond sont utilisées sur des chantiers de réhabilitation destinés au raccordement des lignes électriques souterraines . Elles sont placées sous trottoir ou sous parking voitures.
Les points forts
Découvrez les points forts de ce produit.
La gamme de chambres de tirage pour réseaux divers de Stradal est adaptée à tous les types de réseaux électriques sous trottoir ou sous chaussée.
Avec et sans fond, ces chambres sont utilisées pour des travaux neufs et de réhabilitation destinés au raccordement des lignes électriques souterraines.
CLASSIFICATION
Le choix des chambres de télécommunication est fait en fonction de leur destination et sont répertoriées en 2 classes d’utilisation :
– Trottoir (T) – Destinées à être placées sous trottoir, parkings-voitures – Classe du dispositif de fermeture B125 / C250
– Chaussée (C) – Destinées à être placées sous chaussée et parkings « lourds » – Classe de résistance du dispositif de fermeture D400
CARACTERISTIQUES
La dimension des chambres pour réseaux divers est liée au nombre de fourreaux qui passent à l’intérieur. La capacité de réception du nombre de fourreaux dans nos chambres correspond aux différents types de modèles.
Sous trottoir :
– 2 masques de chaque dimension pour les chambres avec et sans fond de dimensions 600×600 à 1200×800 mm
– 4 masques identiques pour les chambres avec fond de dimensions 1000×1000 et 1200×1200 mm
Sous chaussée :
– 2 masques de chaque dimension pour les chambres avec et sans fond de dimensions 800×800 à 1200×800 mm
– 4 masques identiques pour les chambres avec fond de dimensions 1000×1000 et 1200×1200 mm
En béton armé, ces chambres résistent aux intempéries et aux charges mécaniques ce qui garanti une longue durée de vie des installations électriques souterraines.
Ces chambres abritent et protègent les câbles électriques contre les agressions extérieures. Elles servent de points d’accès pour les interventions techniques et facilitent les réparations en toutes sécurité.
La gamme
Modèles sous trottoir sans fond
Chambre EP60x60 T/SF (mx)
Dim int : 600x600 mm
2 masques 310x250 mm
2 masques 570x250 mm
2 masques 310x250 mm
2 masques 570x250 mm
Chambre EP80x80 T/SF (mx)
Dim int : 800x800 mm
2 masques 310x250 mm
2 masques 390x200 mm
2 masques 310x250 mm
2 masques 390x200 mm
Chambre EP80x80 T/SF (bi)
Dim int : 800x800 mm
1 masque 250x200 mm
2 masques 550x360 mm
Prétubages 2Ø120 mm, 1Ø170 mm
1 masque 250x200 mm
2 masques 550x360 mm
Prétubages 2Ø120 mm, 1Ø170 mm
Chambre EP100x80 T/SF (mx)
Dim int : 1000x800 mm
2 masques 310x250 mm
2 masques 390x200 mm
2 masques 310x250 mm
2 masques 390x200 mm

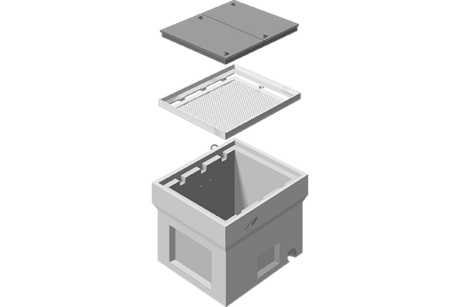

Chambre EP100x80 T/SF (bi)
Dim int : 995x800 mm
2 masques 550x350 mm
2 masques 350x200 mm
2 masques 550x350 mm
2 masques 350x200 mm
Chambre EP120x80 T/SF (mx)
Dim int : 1200x800 mm
2 masques 310x250 mm
2 maques 390x200 mm
2 masques 310x250 mm
2 maques 390x200 mm
Chambre EP120x80 T/SF (bi)
Dim int : 1200x800 mm
2 masques 550x500 mm
2 masques 500x350 mm
2 masques 550x500 mm
2 masques 500x350 mm
